警告：

1．本系列產品僅對被保護線路中的相線進行控制，零線沒有保護，使用時請務必注意。
2．本系列產品在進行限荷或過欠壓保護進入延時之后會重合，如果超荷負載一直存在產品會進
入不斷產生重合的現象（不斷產生重合現象僅限MRAO電子限荷自動控制器），容易損壞產品的開關
觸點和所帶的用電設備，注意在超負荷或過欠壓故障時應及時斷開所帶的用電設備。
3．控制器正常使用時，請勿接觸帶電部位。在使用前請確認擰緊接線螺絲，以防大電流通過時
因接觸不良而發熱。

產品概述

　　MR口O系列單相交流保護自動控制器（分為電子限荷自動控制器、過欠壓保護自動控制器等）主
　　要用于交流50/60Hz額定電壓220V級別的故障檢測，對單相輸入電源的電壓過高、電壓過低或所帶負
　　載過流等提供保護，產品廣泛應用于各種公寓、宿舍、對各種用電設備的電源監視，是家用電器及
　　工業設備運行中不可缺少的保護產品。

產品結構

2.1安裝方式；標準35mm導勒安裝。產品處理尺寸與MRB65相似可進行并軌安裝。
2.2指示燈：以一個雙色發光二次管分別來指示：正常（綠色），保護（紅色）。
2.3外型尺寸：87mmX45mmX71mm\88mmX50mmX68mm
正常工作條件與I作環境
3.1周圍的空氣溫度：
a)周圍空氣溫度不超過+40℃，且其24h內其平均溫度值不超過+35℃；
b)周圍空氣溫度下限為-5℃。
3。2海拔高度：不超過2000m;
3.3大氣條件：最高溫度為+40℃時，空氣的相對濕度超過50%;在較低的溫度下可以允許有較高
的相對濕度，例如25℃時達90%，對由于溫度變化偶爾產生的凝路應采取適度的措施。
3.4污染等級：3級；
3.5在有防雨雪設備、無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及嚴重
存在導電塵埃的地方。
3.7安裝類別：Ⅲ。

型號、規格及技術參數

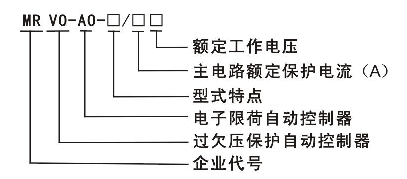

4.1型號及含義

主要技術數據和參數（見下表）

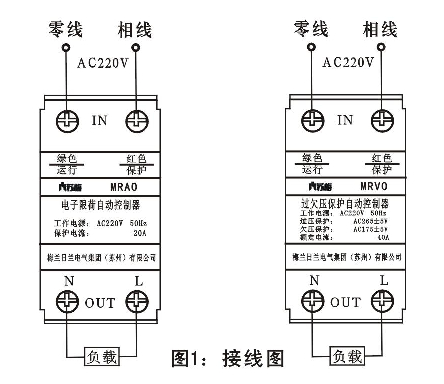

接線路圖

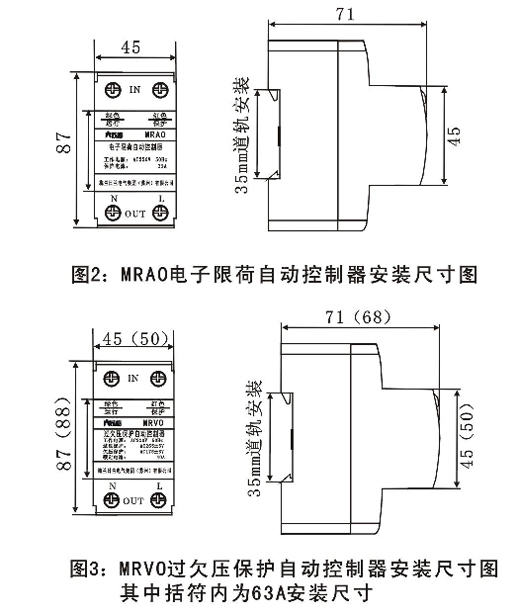

外形尺寸及安裝尺寸

7結構特點及工作原理

7.1工作原理：
　　7.1.1電子限荷自動控制器是通過電流互感器檢測負載主電路電流，判斷主電路負載是否過載。
　　過載時觸發過載反延時電路，根據過載電流倍數進行延時，延時時間到，內置繼電器斷開主電路負載；
　　保護器進入延時重復送電功能，經過大約30秒左右的延時，保護器通過內置繼電器繼續送電，如果主
　　電路負載電流繼續大于保護器額定保護電流時，保護器將繼續自動斷開主電路電源，實現限流保護的目的。
7 .1.2過欠壓保護自動控制器是通過集成芯片采樣并進行比較來判斷主電路輸入電壓是否有異常現象，有異常時觸發保護電路，通過內置繼電器斷開主電路負載，保護器進入斷電保護狀態，直到輸入電壓恢復正常范圍開始延時1～3分鐘生進行重合。
7.2結構特點：
外形和MRB65 (C45)小型斷路器外形相同的安裝方式，直接與開關設備串聯在主電路中使用。安裝方便、功耗低、壽命長的特點。

8安裝及使

8.1安裝前仔細閱讀使用說明書，然后按接線圖接通線路。注意保護器上標注的進線端與出線端的英文字母，“N”表示零線，“L”表示相線，“IN”表示進線端，“OUT”表示出線端。
8.2. 1MRAO電子限負荷自動控制器使用說明：接通電源時，控制器綠色指示燈亮，控制器有電源輸出，主電路負載得電。當控制亮紅色燈指示燈時，控制器開始保護，反時限延時，到時間控制器將斷開主電路負載電源，此時應檢查主電路負載情況，應將超出的負載電流設備關斷，如果主電路負載電流
一直大于控制器額定保護時，保護器將無法工作，一直處于頻繁開和關的狀態。
8.2. 2MRVO過欠壓保護自動控制器使用說明，接通電源時，控制器紅色指示燈亮，控制器處于檢測電壓狀態，無電源輸出，如電壓正常，延時2. 5min后紅燈變綠燈，控制器有電源輸出，主電路負載得電。在使用過程中，當控制器亮紅色指示燈，控制器開始保護，直到電壓恢復正常時開始計時1～3min進行重合，負載得電。
8.3. 1MRAO電子限負荷自動控制器保護動作時間在5s (1.2倍時)左石時關斷主電路電源，第二次自動送電時間在30s左右，保護器保護額定電流范圍是在出廠時以固定，如果用盧對保護電流的范圍有特殊要求可進行特殊訂做。
8.3. 2MRVO過欠壓保護自動控制器保護動作時間1～6s關斷主電路電源，第二次自動送電是從電壓恢復正常開始計時1～3min進行重合閘，保護器保護的過欠壓范圍在出廠時以固定，如果用戶對過欠壓范圍有特殊可求可進行特殊定做。
8. 4MRAO電子限荷自動控制器的過流保護動作具有反時限
特性：電流越大動作時間越短，電流越小動作時間越長。

9.保護器儲存環境條

9.2豐目對濕度(25℃)不大于85%，
9.3不得受雨雪侵襲；
9.4產品保質儲存期為1 8個月，超過儲存期的產品必須重新檢驗，經檢驗合格才能投入使用。

1 0訂貨須知

用戶訂貨時必須說明：
10.1控制器的名稱及型號；
10.2控制器的額定保護動作電流(A)；
10.3控制器的額定工作電壓(v)；

10.4數量
例如：MRV0/40A AC220V數量1 00臺
