MRP(SLP)-B級浪涌保護器
概述
MRP (SLP)一B系列電涌保護器(以下簡稱SPD)適用于交流50/60Hz，額定電壓至380V的IT、TT、TN-C、TN-S、TN-C-S等供電系統，對間接雷電和直接雷電影響或其他瞬時過電壓的電涌進行保護。依據IEC61643-1：1998-02標準的第1級電涌保護器。B類電涌保護器。
SPD具有共模(MC)和(MD)差模保護方式。
SPD符合GB18802. 1/IEC61643-1。
主要技術參數
型號規格 | MRP-B/60 | MRP-B/80 | MRP-B/100 | |||||||||
極數 | 1P | 2P | 3P | 4P | 1P | 2P | 3P | 4P | 1P | 2P | 3P | 3P+N |
電網運行電壓Uc(V) | 220 | 380 | 220 | 380 | 220 | 380 | ||||||
最大持續工作電壓Uc(C) | 230/320 | 385/420 | 230/320 | 385/420 | 385 | |||||||
電壓保護水平Up(kV)< | 1.0/2.0 | 2.5 | 1.0/2.0 | 2.6 | 3.5 | |||||||
最大放電電流(8/20u s)Imax(kA) | 60 | 80 | 100 | |||||||||
標稱放電電流(8/20us)ln(kA) | 30 | 40 | 60 | |||||||||
響應時間ns | <25 | |||||||||||
防護等級 | IP20 | |||||||||||
用途 | 進線一級保護 | |||||||||||
工作原理
SPD為一端口，防觸電保護，戶內式固定安裝，電壓限制型。
SPD內置脫離器，當SPD因過熱、擊穿失效時，脫離器能自動的將其從電網上脫離，同時給出指示信號。正常工作時可視窗口顯示綠色，失效脫離后顯示失效。
每線最大放電電流Imax可達100kA
安裝
采用35mm的標準導軌安裝，連接銅質導線為6~35mm2。
通常安裝在進線低壓主配電柜處。
接地線應采用10rim2以上的雙色導線，長度悄得超過500mm。
為了防止電涌保護器失效后影響電網正常運行，聯于L線保護器應該串接
一個熔斷器或斷路器（注：依據標準電流In選擇）。

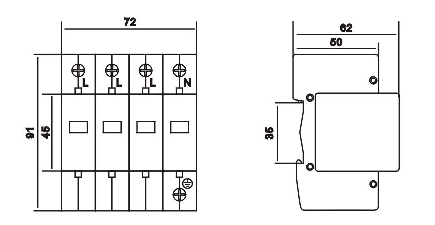

外形尺寸圖
|
