適用范圍
MRM1系列塑料外殼式斷路器（以下簡稱斷路器），是本公司采用國際先進沒計、制造技術研制、開發的新型斷路器之一。其額定絕緣電壓為800V (MRMI-63為500\0適用于交流50Hz，額定工作電壓690V及以下，(MRMl-63為400V)，額定工作電流至800A的電路中作不頻繁轉換及電動機不頻繁起動之用。
斷路器具有過載、短路和欠電壓保護裝置，能保護線路和電源設備不受損壞。
斷路器按照其額定極限短路分斷能力acu)的高低，分為L型（標準型）、M型（較高分斷型）、H型（高分斷型）三類。該斷路器具有體積小、分斷高、飛弧短（部分規格零飛弧）、抗振動等特點，更是陸地及船舶使用的理想產品。

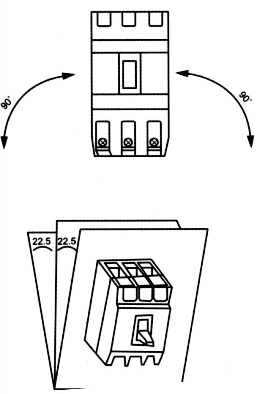

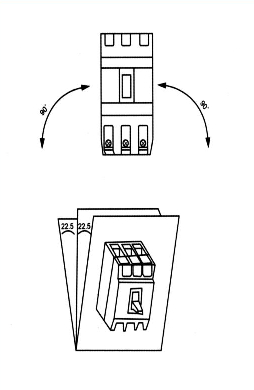

本斷路器可垂直安裝（即堅裝），亦可水平安裝（即橫裝）。
本斷路器產品執行下列標準：
IEC60947-1 GB/T14048.1總則
IEC60947-2 GB14048. 2低壓斷路器
IEC60947-4 GB14048.4接觸器和電動機起動器
IEC60947-5.1 GB14048.5機電式控制電路電器
適用工作環境
適用工作環境
海拔高度2000m及以下；
周圍介質溫度不高于40℃（對船用產品為+45℃）和不低于一5℃
能耐受潮濕空氣的影響；
能耐受鹽霧、油霧的影響；
能耐受霉菌的影響；
能耐受核輻照的影響；
最大傾斜度為±22.5。；
在受到船舶正常振動時能可靠工作；
在受到地震情況下(4g)能可靠工作；
在無爆炸危險的介質中，旦介質無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方；
在沒有雨雪侵襲的地方。

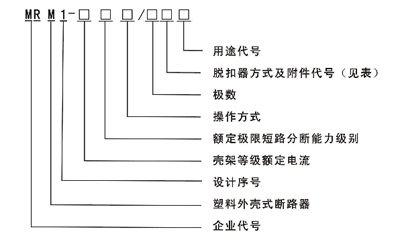

型號及含義
注：
配電用斷路器無代號；保護電動機用斷路器以2表示。
手柄直接操作無代號；電動操作用P表示；轉動手柄用Z表示。
按產品極數分為二極(100A、225A)、三極與四極(MRMI-800無四極)。四極產品中中性
極（N極）的型式分四種：
A型：N極不安裝過電流脫扣元件，且N極始終接通，不與其它三極一起合分；
B型：N極不安裝過電流脫扣元件，且N極與其它三極一起合分；（N極先合后分）
C型：N極安裝過電流脫扣元件，且N極與其它三極一起合分。（N極先合后分）
D型：N極安裝過電流脫扣元件，且N極始終接通，不與其它三極一起合分
按額定電流(A)分：MRMl-63為(6)、10、16、20、25、32、40、50、63A九級(6A規
格無過載保護)；MRMl-100為(10)、16、20、25、32、40、50、63、80、100A十級；
MRMl-225為100、125、140、160、180、200、225A七級；MRMl-400為225、250、
315、350、400A五級；MRMl-630為400、500、630A三級；MRMl- 800為630、
700、800三級。【帶()為不推薦規格】
按接線方式分為板前接線、板后接線、插入式三種。
按過電流脫扣器型式分熱動-電磁（復式）型、電磁（瞬時）型兩種。
按附件裝置分帶附件裝置和不帶附件裝置兩種；
附件裝置分內部裝置和外部裝置：內部裝置有分勵脫扣器、欠電壓脫扣器、輔助觸頭、
報警觸頭四種，外部裝置有轉動手柄操作機構、電動操作機構、聯鎖機構及輔助裝置
的接線端子等。

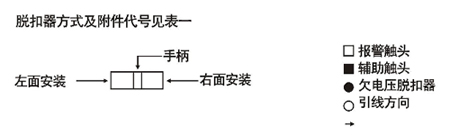

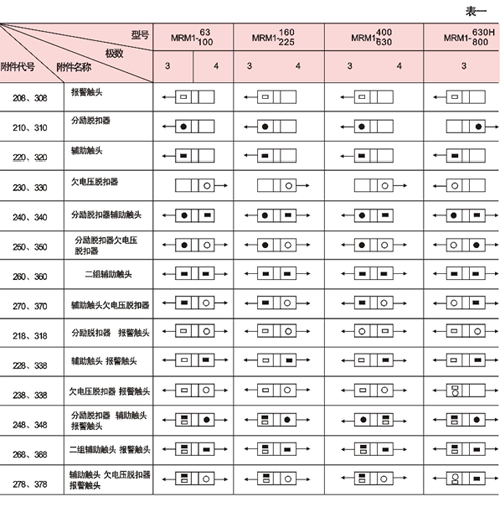

脫扣器方式及附件代號
注：
200:表示僅有電磁脫扣器的斷路器本體：300：表示帶有熱動一電磁脫扣器的斷路器本體；000:不帶脫扣器的斷路器本體；對MRMl-100、225=極產品只有21 0、31 0、220、320、230、330;對MRMl-63、1 00及MRMl-225四極斷路器、N極為A型和D型中無240、340、260、360、218、318、248、348、268、368；
對MRMl-400、MRMl-630及MRMl-800其中248、348、278、378規格中輔助觸頭為一對觸頭（即一常開、一常閉），268、368規格中的輔助頭為三對觸頭
保護特性

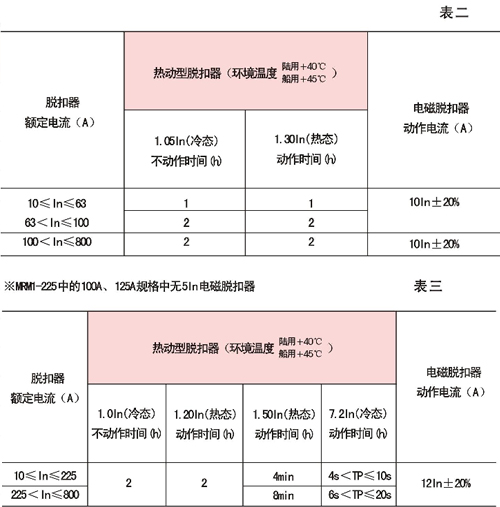

斷路器熱動型脫扣器具有反時限特性；電磁脫扣器為瞬時動作，特性見表二（配電用）及表三（保護電動機用）
降容系數

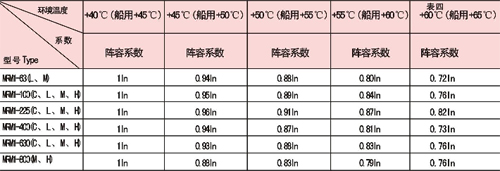

環境溫度變化的降容系數見表四
注： 以上降容系數均在通于殼架額定電流下測得
外形及安裝尺寸
試驗電流與導線截面積
溫升試驗用連接導線的截面積與相適應的試驗電流見表六
| 額定電流值(A) | 10 | 16/20 | 25 | 32 | 40 50 | 63 | 80 | 100 | 125 | 160 | 180 200 225 | 250 | 315 350 | 400 |
| 導線截面積mm2 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 185 | 240 |
額定電流值(A) | 電纜截面積mm2 | 銅排尺寸 | ||
數量 | 截面積mm2 | 數量 | 尺寸 | |
500 | 2 | 150 | 2 | 30*5 |
630 | 2 | 185 | 2 | 40*5 |
700/800 | 2 | 240 | 2 | 50*5 |

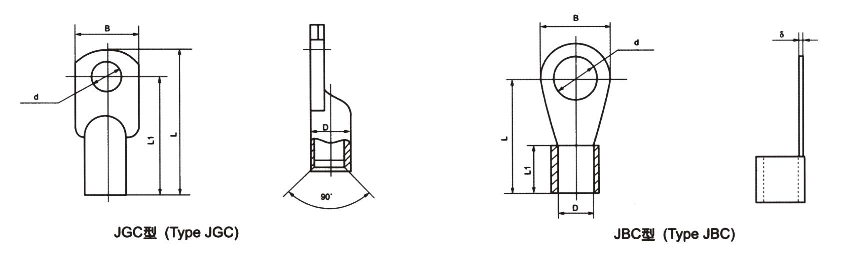

接線端子型號
| 型號 | 電流(A) | 導線截面積mm2 | 端子型號 | B | L | L1 | D | C |
| MRMl-63 | 63 | 16 | JGC16-25 | 12 | 38 | 31.5 | Φ6 | Φ5.2 |
| MRMl-63 | 10/16/20 | 2.5 | JBC2.5-8 | 15 | 28 | 8.5 | Φ2.6 | Φ8.2 |
| 25/32 | 6 | JBC6-8 | 15 | 30 | 10 | Φ3.5 | Φ8.2 | |
| 40/50 | 10 | JBC10-8 | 15 | 32 | 11 | Φ4.5 | Φ8.2 | |
| 63 | 16 | JGC16-8 | 17 | 41 | 33.5 | Φ6 | Φ8.2 | |
| 80 | 25 | JGC25-8 | 17 | 46 | 38.5 | Φ7 | Φ8.2 | |
| 100 | 35 | JGC35-8 | 17 | 52 | 44.5 | Φ8 | Φ8.2 | |
| 225 MRMl- | 125 | 50 | JGC50-8 | 22 | 54 | 45 | Φ10 | Φ8.2 |
| 160 | 70 | JGC70-8 | 22 | 61 | 52 | Φ11 | Φ8.2 | |
| 180/200/225 | 95 | JGC95-8 | 22 | 66 | 57 | Φ13 | Φ8.2 |
MRMl-63中的10：16;20A規格采用JB2.5-5：32A規
格采用JB6-5;40A、50A規格采用JB10-5接線端子。
斷路器主要技術性能指標
| 型號 | 額定電流值（A） | 極數 | 額定絕緣電壓（V） | 額定工作電壓（A） | 飛弧距離（mm） | 極限短路分析能力（KA） | 運動短路分析（KA） | 造作性能（次） | |
| 通電 | 不通電 | ||||||||
| MRM1-63L | (6)10、16、20、25、32、40、50、63 | 三四級 | AC500V | AC400V | 0 | 25 | 18 | 8500 | |
| MRM1-63M | AC500V | DC250V、AC400V、AV690V | 0 | 50 | 35 | ||||
| MRM1-100L | (10）、16、20、25、32、40、50、63、80、100 | 0（<=50） | 85 | 22 | 1500 | 7000 | |||
| MRM1-100M | 0（<=50） | 35 | 35 | ||||||
| MRM1-100H | 0（<=50） | 50 | 50 | ||||||
| MRM1-225L | 100、125、160、180、200、225 | <=50 | 85 | 22 | |||||
| MRM1-225M | <=50 | 35 | 35 | 1000 | 4000 | ||||
| MRM1-225H | <=50 | 50 | 50 | ||||||
| MRM1-400L | 225、250、315、350、400 | <=50 | 85 | 22 | |||||
| MRM1-400M | 100 | 50 | 35 | ||||||
| MRM1-630L | 400、500、630 | 100 | 65 | 42 | 1000 | 2500 | |||
| MRM1-630M | 100 | 50 | 35 | ||||||
| MRM1-630H | 100 | 65 | 42 | ||||||
| MRM1-800M | 630、700、800 | 100 | 100 | 65 | 1000 | ||||
| MRM1-800H | 100 | 65 | 42 | ||||||

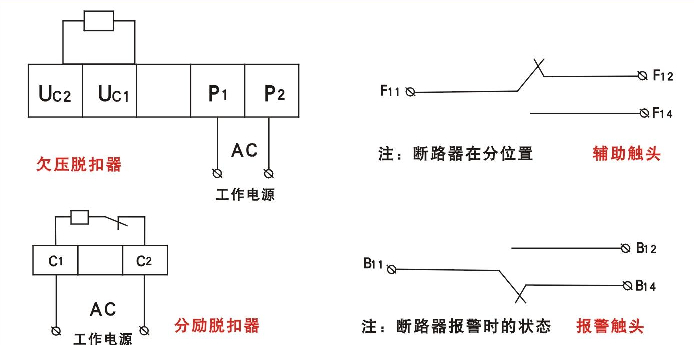

塑殼斷路器附件接線圖
塑殼漏電模塊接線圖
電動操作機構外型尺寸
63、100 | 225 | 400、630 | 800 |
116*92*91mm | 156*105*100mm | 255*154*140mm | 280*220*143mm |
斷路器附件

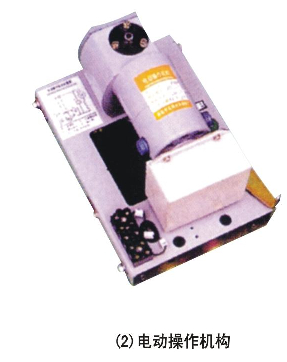

電動操作機構

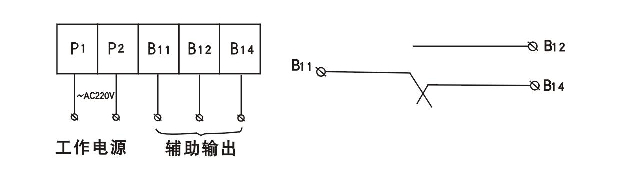

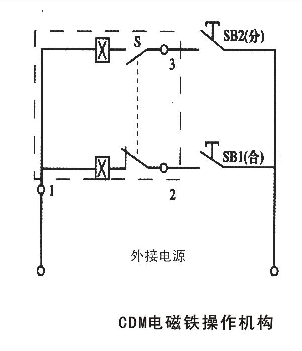

CDM電磁鐵操作機構(配用MRMl-63，100，225)接線圖見下圖（虛框內為斷路器外符號說明：SBi、SB2操作按鈕（用戶自備）
編號1、2、3為接線端子號
電壓規格：AC50Hz 230V400V
CD2電動機操作機構

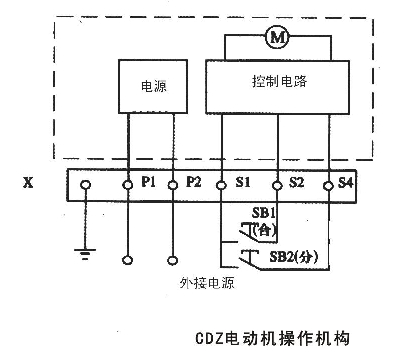

接線圖見下圖（虛框內為斷路外部附件接線圖）
注：訂購配用MRMl-63電動機操作機構，請與本廠協商
符號說明：SBi、SB2操作按鈕（用戶自備）
X接線端子排
P1、P2為外接電源

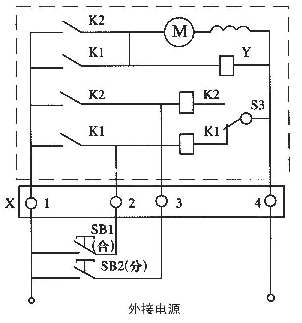

CD電動操作機構(配用MRMl-400、630、800)接線圖見下圖（虛框內為斷路器外部附件接線圖）
符號說明：SBi、SB2操作按鈕（用戶自備）
X接線端子排
電壓規格：AC50Hz 230V、400V; DC220V
CZ系列轉動手柄操作機構

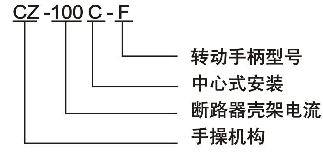

型號含義
特點
該操作機構采用獨特的設計和傳動結構，通過旋轉手柄實現塑殼斷路器的合閘、分閘和再扣。操作靈活、平穩、操作力小，安裝方便，機構的整體性能和質量均優于其它同類產品，任何同一規格斷路器的手操機構對三、四極都通用
用途
本機構專用于MRM1系列塑殼斷路器，通過轉動手柄實現抽屜柜、配電柜、動力箱等在面板上操作的要求，并保證斷路器處于合閘時柜體門板不能開啟（即與門聯鎖）。
Cz系列手操機構高度
