適用范圍
JZC1接觸器式繼電器主要用于交流50Hz或60Hz．額定工作龜壓至660V的控制電路中，用來用來控制各種電壓線圈，或將信號傳遞，并可控制小容量的交流電動機。
產品符合GB14048.4．GB 14048.5，IEC60947-4-1，IEC 60947-5-1等標準

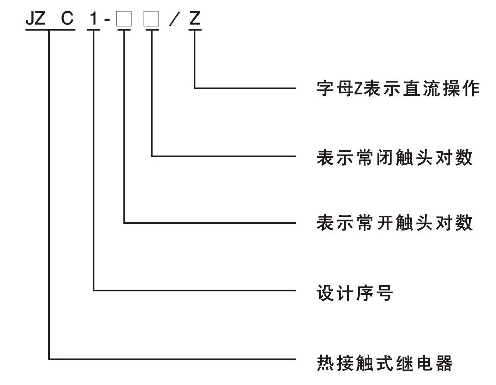

型號及其含義
正常使用工作條件
1、海拔不超過2000m。
2、周圍空氣溫度上限值不超過+40℃，且其24h內的平均溫度值不超過+35℃，下限值不低于一5℃
3、安裝地點的空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度下可以有較高的相對濕
度，例如20℃達90%。對于溫度變化偶爾產生的凝露情況應采取特殊措施。
4、污染等級為3級。
5、安裝類別為Ⅲ類：
6、安裝面與垂直面的安裝傾斜角度不超過士50，且應無顯著搖動和沖擊振動的地方。
結構特征
繼電器為雙斷點觸頭直動式運動結構，動作機構靈活，手動檢查方便，結構緊湊。觸頭系統采用半封閉結構，粉塵不易進入，能提高壽命。接線端均有防護罩覆蓋．使用安全可靠。安裝可用螺釘緊固。也可扣裝在35毫米的安裝軌上，裝卸迅速方便。

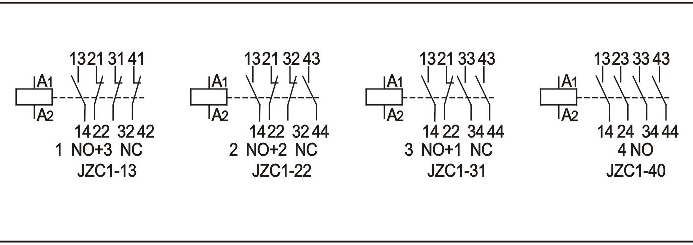

接線原理圖

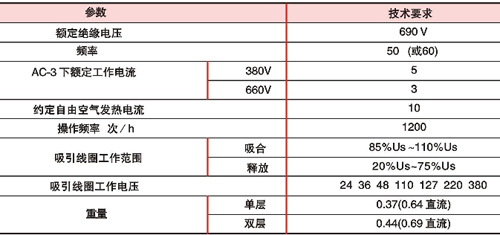

主要技術參數

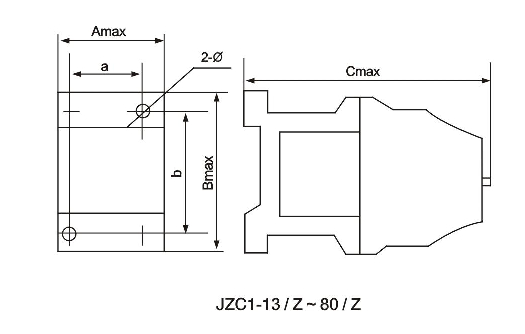

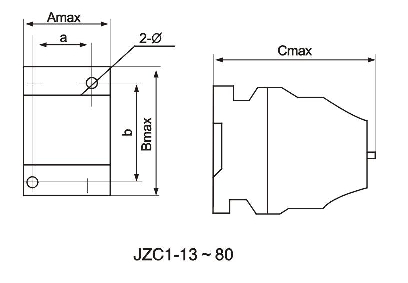

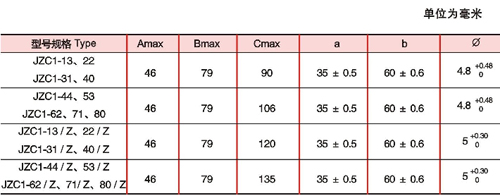

外形與安裝尺寸
訂貨須知
a、訂購繼電器時應說明產品型號、規格、線圈額定工作電壓、頻率、訂購數量：
b、安裝在成套開關箱中的繼電器與箱體及其它元件間距離均不得小于10毫米：
c、繼電器在運輸、保管、使用時均不得遭受雨水、雪的侵襲：
d、安全使用繼電器，檢查繼電器時應切斷電源。
|
