適用范圍
MRCl-1系列交流接觸器主要用于交流50Hz(或60Hz)、額定工作電壓至1000V，在AC-3使用類別下額定工作電壓為380V時額定工作電流至475A的電路中，供遠距離接通和分斷電路或控制交流電動機的起動、停止、反轉，并可與適當的熱過載繼電器組成電磁起動器，以保護可能發生過載。
產品符合GB14048.4．GB14048.5.IEC60947-4-1,IEC60947-5-1等標準。

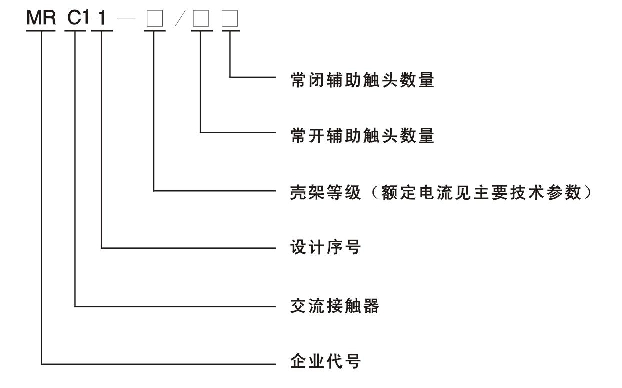

型號及其含義
正常使用工作條件
1、安裝地點的海拔不超過2000m;
2、周圍空氣溫度上限值不超過+40℃，且其24h內的平均溫度值不超過+35℃，下限值不低于-5℃：
3、安裝地點的空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度下可以有較高的相對濕度，例
如20℃時達90%。對于溫度變化偶爾產生的凝露情況應采取特殊措施。
4、與垂直面的安裝傾斜不超過±50：
5、污染等級：3級：
6、安裝類別為Ⅲ類：
7、在無顯著搖動和沖擊振動的地方。
結構特征
接觸器為雙斷點觸頭，直動式運動機構，具有三對常開主觸頭，輔助觸頭可有二常開，二常閉。觸頭支持件與銜鐵采用彈性聯結，動作機構靈活，結構緊湊，接觸器有手動檢測按鈕，接觸器采用半封閉結構?？煞乐雇饨珉s物及灰塵落入活動部位，接線端都有防護蓋，人手不能直接接觸及帶電部位。接觸器的主、輔助觸頭材料由電性能優越的銀合金組成，具有良好的接觸可靠性，滅弧室呈封閉型，并有阻燃型材料阻擋電弧向外噴濺，額定電流22A以下無滅弧隔弧板．MRCl-1-9～32器安裝可用螺釘緊固，也可用標準35mm的導軌安裝固定。

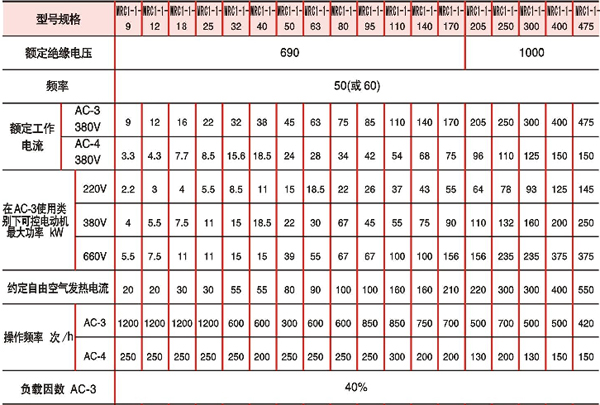

主要技術參數
主要技術參數
注：熱過載繼電器的整定電流應≤接觸器的額定工作電流，吸引線圈電壓的其它規格可特殊定貨。

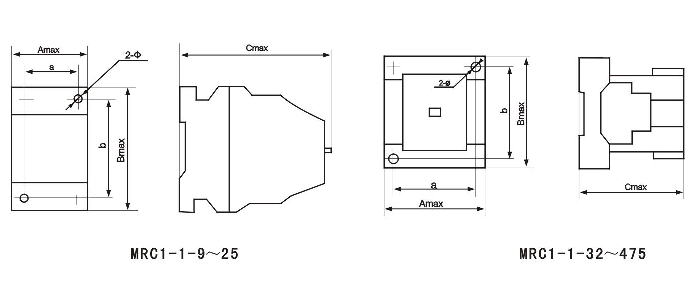

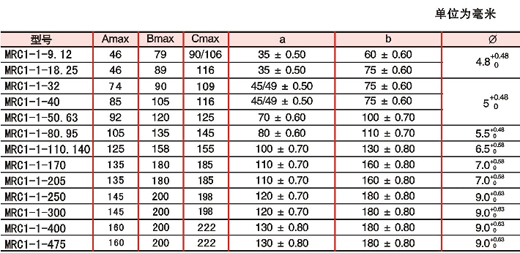

外形及安裝尺寸
訂貨須知
訂購接觸器時，需指明下述各點：
a、產品型號及規格：
b、吸引線圈電壓和頻率：
c、輔助觸頭型式和數量：
d、訂貨數量（臺數）。
|
