適用范圍

　　MRW1系列智能型萬能式斷路器（以下簡稱斷路器）．適用于交流50Hz，額定電壓至660V(690V)及以下，額定電流630A~6300A的配電網絡中，用來分配電能和保護線路及電源設備免受過載、欠電壓、短路、單相接地等故障的危害。斷路器具有智能化保護功能，選擇性保護精確，能提高供電可靠性，避免不必要的停電。同時帶有開放式通訊接口，可進行“四遙”，以滿足控制中心和自動化系統的要求。斷路器在海拔2000米時脈沖耐壓8000V(不同海拔按標準修正，最高不超過12000V)。該斷路器不帶智能控制器及傳感器可作隔離器用，標示為 ，---。
　　斷路器符合GB14048.2《低壓開關設備和控制設備低壓斷路器》和IEC60947-2《低壓開關設備和控制設備斷路器》等標準。

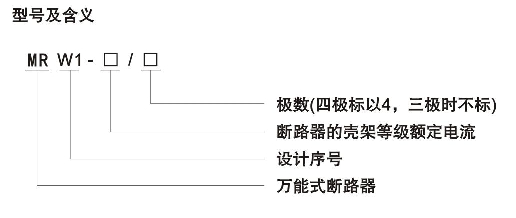

型號及其含義

按安裝方式分
a．固定式
b．抽屜式
按極數分：三極、四極
按操作方式分
a．電動操作
b．手動操作（檢修、維護用）

脫扣器種類
智能控制器、欠電壓瞬時（或延時）脫扣器、分勵脫扣器。
智能控制器性能：
a．智能控制器分為：H型（通訊用）、M型（普通智能型）、L型（經濟型）；
b．具有過載長延時反時限，短延時反時限、定時限、瞬時功能?？捎捎脩糇孕性O(shè)定組成所需要酌

保護特性：
c．單相接地保護功能；
d．顯示功能：整定電流顯示、動作電流顯示、各相電壓值顯示（電壓顯示應在訂貨時提出）；
e．報警功能：過載報警；
f．自檢功能：過熱自檢、微機自診斷：
g．試驗功能：試驗控制器的動作特性。

主要技術參數

1、斷路器的基本參

注1：飛弧距離為零。注2：表中分?jǐn)嗄芰ι稀⑾逻M(jìn)線相同

斷路器在不同環境溫度下的降容系數

注：以各種環境溫度條件下，實測斷路器進出線端溫度達到1 10℃為基準

2、脫扣器電流整定值lr及允差

注：當時具有三段保護時，整定值不能交叉。

3、長延時過電流保護反時限動作特性

注：2.Olri的時間按12T=(1 .51 r1)2tL計算，其中tL為1 .slr1動作時間，由用戶整定

4、短延時過電流保護動作特性

5、接地故障保護特性為短延時定時限，時限動作時間及可返回時間，接地故障出廠時時間整定值為“OFF”。
6、斷路器的操作性能
斷路器的操作性能用操作循環次數表示．

7、斷路器的分勵脫扣器、欠電壓脫扣器、電動操作機構、釋能（合閘）電磁鐵、智能型脫扣器的工作電

注：分勵脫扣器的可靠動作電壓范圍為(70%-11 0%)Us，釋能（合閘）電磁鐵和電動操作機構為(85%-11 0%)Us。

8、斷路器的欠電壓脫扣器性能

注：延時時間精確度為±1 0%。
9、輔助觸頭的性能
9.1輔助觸頭的約定發熱電流為6A
9.2輔助觸頭形式：四常開四常閉。
9.3輔助觸頭的非正常接通與分?jǐn)嗄芰?br /> 輔助觸頭按使用所確定的非正常使用條件下的接通分?jǐn)嗄芰Π?/p>

注：當Pe≥50W.T0.95的上限=6Pe≤300ms

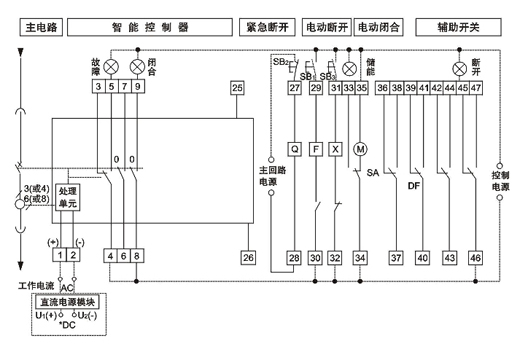

接線端子
斷路器總體接線端子共有47個，接線簡單、便于用戶使用

圖七（控制器問M型或L型基本功能）

智能控制器其它接線
#1、交流工作電源輸入（直流時從直流電源模塊U1、U2輸入）
#25、#26外接中性極或地電流互感器輸入

※注：
(1)若F、X、M的控制電源電壓不同時應分別接不同電源。
(2)端子#35可直接接電源（自動預儲能），也可串接常開按鈕后接電源（手控預儲能）。
(3)若用戶提出，端子#6一#7可輸出常閉接點。
(4)外加附件用戶自備。
(5)+當智能控制器的工作電源為直流電源時，須增加直流電源模塊（此時#1、#2端子不可直接接入交流電源）。
二次接線如圖所示[直流電源DC110V或220V從U1(+)、U2(-)輸入，直流電源模塊兩輸出端分別相應與二次接線
座端子1(+)、2(-)相連】。
SB1分勵按鈕（用戶自備） X合閘電磁鐵
SB2欠壓按鈕（用戶自備） M儲能電機
SB3合閘按鈕（用戶自備）XT接線端子

DF輔助觸頭 Q欠壓脫扣器或欠壓延時脫扣器
F分勵脫扣器 O常開觸點(3NAC380V)
SA電機微動開關 　　　X信號燈（用戶自備）

圖七B（脫扣器為L型帶附加功能）

#1、#2工作電源輸入
#12過載預報警訊號輸出
#14瞬時短延時脫扣訊號輸出
#15長延時脫扣訊號輸出
#16接"
