獨特功能

起動方式：限流模式、電壓模式、恒流重載模式。
停車方式：軟停車、自由停車。
可編程延時起動、可編程聯鎖輸出。
故障自動報警，瞬停重新起動。
起動、停止時間可自行設定。
4- 20mA模擬電流信號輸出，自帶485通訊接口。
具有過流、過載、過熱、電源缺相保護、電機缺相保護。
中英文顯示起動運行中的參數、編程、故障及狀態。


概述

　　交流三相鼠籠型異步電動機在起動或停車過程中，還存在著一系列的問題。比如，全壓起動造成的較大起動電流對供電電壓質量的影響和供電線路電耗增大以及對機械設備的沖擊問題。在停機時，如果拖動系統突然失去轉矩，靠系統的磨擦轉矩克服系統的慣性滑行停車，也給拖動系統帶來諸多問題。比如水泵的水錘現象，輸送機械的產品移位和液體溢出等。
　　傳統的電動機起動方法是用星／三角起動器、自耦降壓起動器。它們只能起動降低電動機起動電流對電網的沖擊作用。能保證電動機可靠的起動，但它們不能解決上述的其它問題。
　　MRR1系列電機軟起動器，采用智能化中英文式控制制。以雙單片機為智能中心，可控硅模塊為執行元件對電動機進行全自動控制。它適用各種負載的鼠籠型異步電動機控制。使電動機在任何工況下均能平滑起動，保護拖動系統，減少起動電流對電網沖擊，保證電動機可靠起動。平滑減速停車，軟停車功能有效地解決了慣性系統的停車喘振問題，消除拖動系統的反慣性沖擊，是傳統設備無法實現的。
　　完整的系統保護功能，延長系統的使用壽命，降低系統造價，提高系統的可靠性。兼容了所有起動設備的各種功能，是傳統星／三角起動、自耦減壓起動，磁控降壓起動等理想的更新?lián)Q代產品。

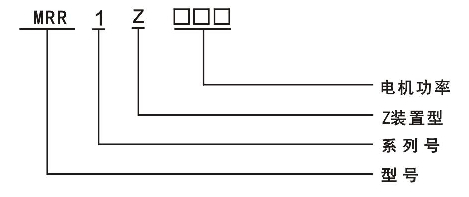

型號說明

使用條件和技術標準

1、產品標準：GB14048.6-2008。5.5-600KW國家強制性產品3C認證。IS09001-2000通過CPRE國際質量體系認證。
2、防護等級：IP40(可協議)。
3、抗震能力：海拔地而起3000米以下，振動力裝置0.5G以上。
4、抗沖擊：15kgllms。
5、環境溫度：-30 - 55℃。
6、環境濕度：90%RH以下，無凝露，通風良好

主要技術性能指標

MRR1系列軟起動器適用于AC380V，50Hz，5.5 - 600KW各種負載的鼠籠型電動機。
1、軟起動起始電壓：30%-80%
2、軟起動時間：2-60秒。
3、軟停止時間：0-60秒。
4、起動延時：0-240秒。
5、軟起動限流范圍：1 50 - 500%倍額定電流。
6、聯鎖繼電器延時輸出：0-240秒。
7、起動控制模式：限流模式、電壓模式，恒流重載模式。
8、停機模式：軟停、自由停車。
9、控制方式：鍵盤、外控等共6種方式可選用。
1 0、標準模擬電流輸出：4-20mA。
1 1、過載倍數設定范圍：50 - 200%。
1 2、本機地址：l-30。
1 3、軟起動控制電源電壓：AC220V/50 -60HZ。
14、軟起動過熱保護范圍：80±5qC。

軟起動器控制面板(MRRl )

按鍵說明

起動/RUN：在準備狀態下按此鍵電機起動。
停止／復位： 電機運行時按此鍵進入停止：編程狀態或故障狀態下按此鍵回到準備狀態。
確認/YES：準備狀態下按此鍵進入編程：數據修改后按此鍵保存數據。
設置/SET： 1）編程時按此鍵進入修改數據或退出修改狀態。
2)開機顯示“中佩科技”或“智能軟起動器”狀態下按此鍵進入查詢功能。
△：加減鍵：1）按△鍵(鍵)增加I減小）數據；持續按住△鍵，（鍵）數據改變加快；
2)在查詢狀態下按△鍵依次顯示下一項參數。

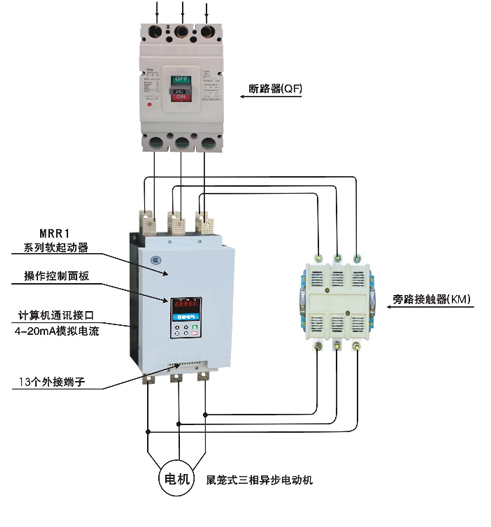

注：上端六個輸入銅排中，上面三個接斷路器，下面三個接旁路接觸器

注：輸出繼電器觸點容量AC 250V 5A

原理

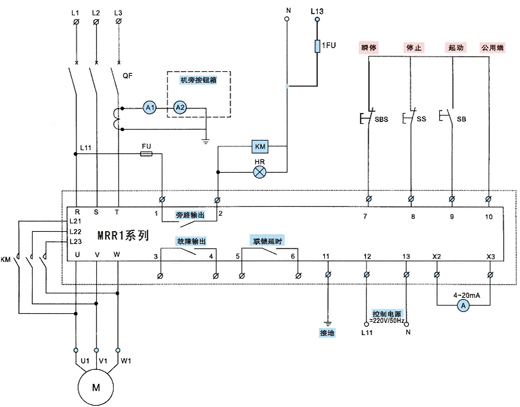

二次標準接線圖

說明
1、1和2為無源繼電器輸出接點；接旁路交流接觸器；
2、7接點為瞬停；8接點為軟停；9接點為軟起；1 0接點為公共端；
3、5和6為聯鎖延時輸出，與軟起動同步延時：
4、7接點瞬停自復位可編程：
5、鍵盤／外接按鈕操作轉換設定參見用戶手冊：
6、 ×2、×3為4 - 20mA模擬電流信號輸出。

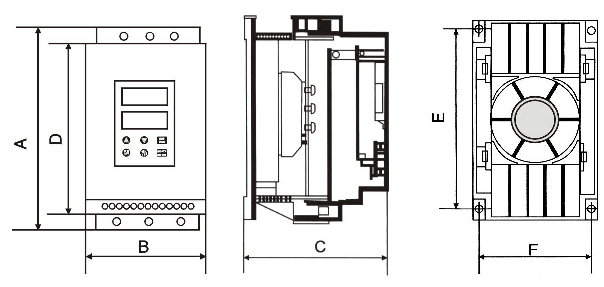

結構尺寸
