MRVS1真空斷路器系列
您的位置：首頁 >> 產品展示 >> MRVS1真空斷路器系列
MRVSl-12G戶內交流高壓（固封式）真空斷路器
MRVSl-12Ｇ戶內交流高壓（固封式）真空斷路器
MRVSl-12Ｇ戶內交流高壓（固封式）真空斷路器是用于三相交流50Hz、額定電壓為7. 2～12KV電力系統的戶內開關設備，作為工礦企業、發電廠及變電站電氣設施的控制和保護單元。由于真空斷路器的特殊優越性，尤其適用于要求額定工作電流下頻繁操作或多次開斷短路電流的場所。
本斷路器符合GB1984-2003、GB/T11022-1999、DL/T403-2001、IEC62271-100:2 0'03等國內、國際相關標準。斷路器具有可靠的聯鎖功能，既可作為手車單元，也可作為固定單元。
主要技術參數
斷路器的技術數據
| 序號 | 項目 | 單位 | 數據 | ||||
| 1 | 額定電壓 | KV | 12 | ||||
| 2 | 額定電流 | A | 630、1250 | 1250、1600、2000、2500 | 1250、1600、2000、2500、3150、4000 | ||
| 3 | 額定頻率 | Hz | 50 | ||||
| 4 | 額定絕緣水平 | １min工頻耐受電壓 | KV | 42（相間，對地）/48（斷口）有效值 | |||
| 雷電沖擊耐受電壓 | 75（相間，對地）/85（斷口）峰值 | ||||||
| 5 | 額定操作順序 | O-t-CO-t' -CO | |||||
| 6 | 額定短路開斷電流 | KA | 20/25 | 31.5 | 40 | ||
| 7 | 額定短路關合電流（峰值） | KA | 50/63 | 80 | 100 | ||
| 8 | 額定短時持續電流時間 | s | 4 | ||||
| 9 | 額定峰值耐受電流 | KA | 50/63 | 80 | 100 | ||
| 10 | 額定短路電流開斷累計次數 | 次 | 100 | 50 | 30 | ||
| 11 | 機械壽命 | M2級 | 20000 | 10000 | |||
| 12 | 重量 | 固定式 | kg | ≤108 | ≤138 | ||
| 手車式 | ≤148 | ≤186 | |||||
注: 20kA 25kA 31.5kA t=0.3s t' =180s
40kA t=180s t' =180s
斷路器機械特性參數
| 序號 | 項目 | 單位 | 數據 | ||||
| 1 | 出頭開關 | mm | 11+-1 | ||||
| 2 | 超行程 | ms | 3.5+-0.5 | ||||
| 3 | 三相合閘不同期 | ≤2 | ≤3 | ||||
| 4 | 合閘觸頭彈跳時間 | ms | 20kA | 25kA | 31.5kA | 40kA | |
| 5 | 合閘觸頭接觸壓力 | N | 2000+-200 | 2400+-200 | 3100+-200 | 4700+-300 | |
| 6 | 額定絕分合動作時間 | 合閘 | ms | ≤100 | |||
| 分閘 | ≤50 | ||||||
| 7 | 平均分閘速度 | ms | 0.9~1.2 | ||||
| 8 | 平均合閘速度 | 0.4~0.8 | |||||

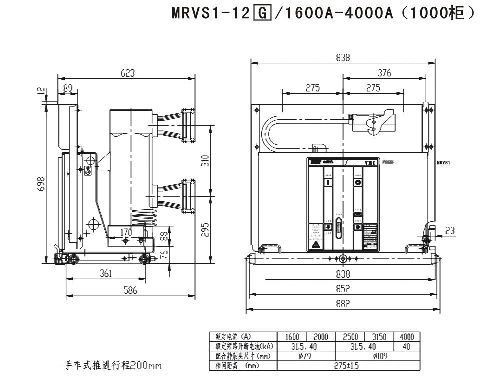

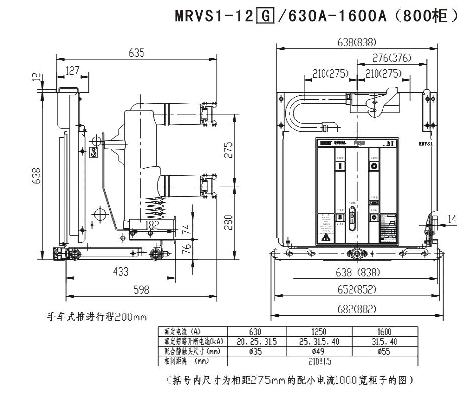

外型及安裝尺寸
|
