概述
裝置適用于發電廠、變電所、石油化工企業、廠礦企業、高屋建筑等低壓配電系統的動力配電和電動機控制中心，電容補償的電能轉換分配與控制。
在大單機容量的發電機，大規模石化等行業的低壓動力控制中心和電動機控制中心等電力使用場合時能滿足與計算機接口的特殊需要。

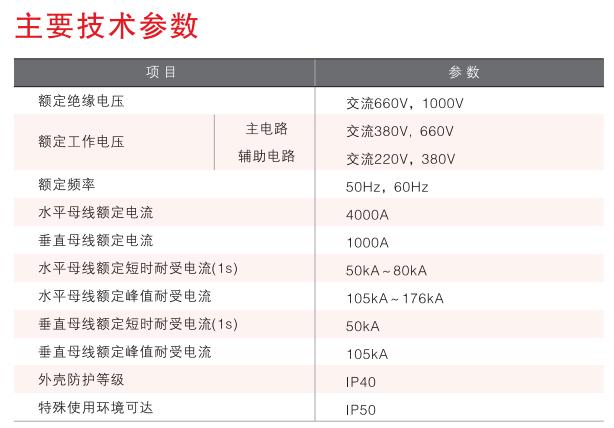

本裝置符合GB7251.1, JB/9661低壓抽出式成套開關設備、IEC439等標準。
使用環境條件
周圍空氣溫度不高于+40℃，不低于-50℃, 24小時內平均溫度不高于+35℃。
超過時。需根據實際情況降容運行;
海拔高度不超過2000m;
周圍空氣相對溫度在最高溫度為+40℃不超過50%，在較低溫度時允許有較大的相對溫度;
開關柜安裝與垂直的傾斜度不超過5°。
結構特點
◆綜述
產品設計充分考慮了廣大電力用戶及設計部門的要求，能滿足不斷發展的電力行業對增容、計算機接口、動力集中控制、方便安裝維修、縮短事故處理時間等需要，安全、經濟、合理、可靠。產品具有接通能力強、分段能力高、動熱穩定好、電氣方案員活、組合方便、系列性與實用性強、結構新穎、防護等級高特點.是低壓抽出式開關成套設備的高檔產品。
◆基本結構

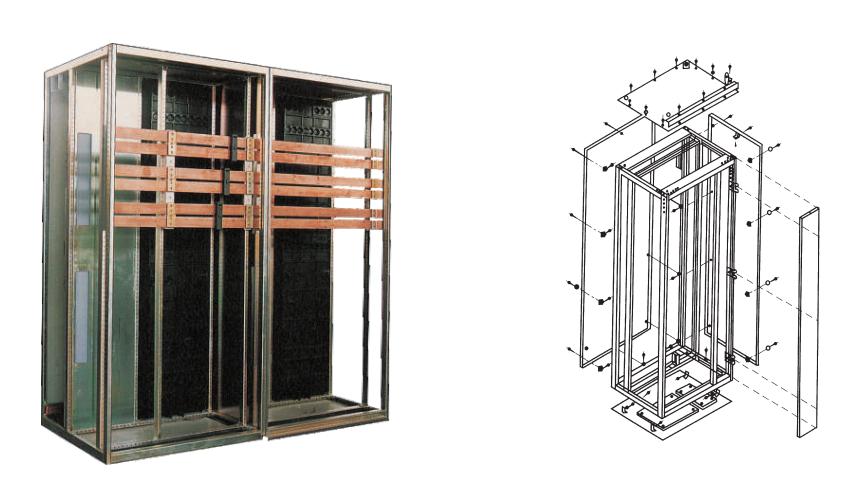

柜體基本結構為本公司適用組合式結構.以C型型材(基本模數E=25mm)為主要結構件，采用鎖緊自攻螺釘和8.8級高強度螺栓緊固而成，因而柜體精度高、剛性好、接地連續性好。
◆柜體外形及內部分隔

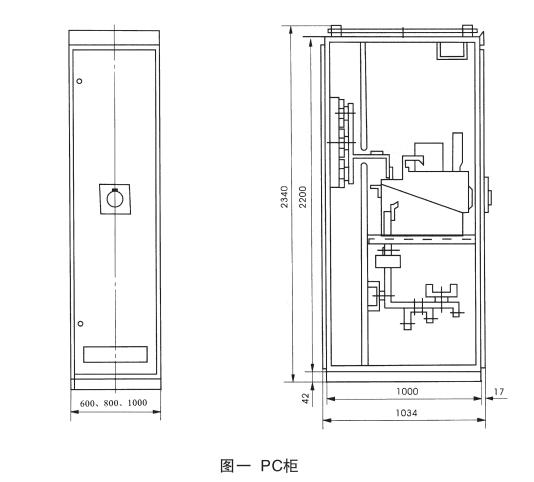

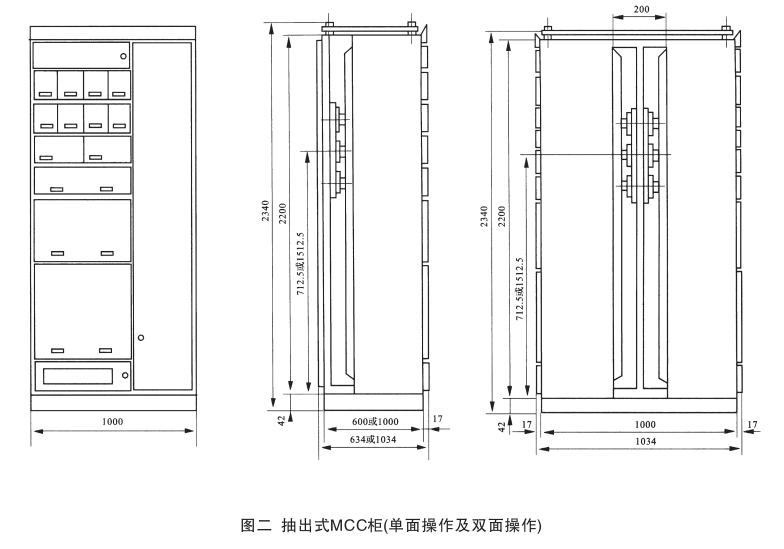

a)柜體外形見(圖一、圖二)

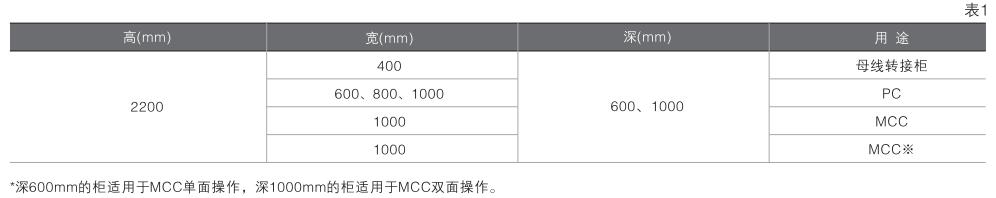

柜體外形尺寸(見表1)

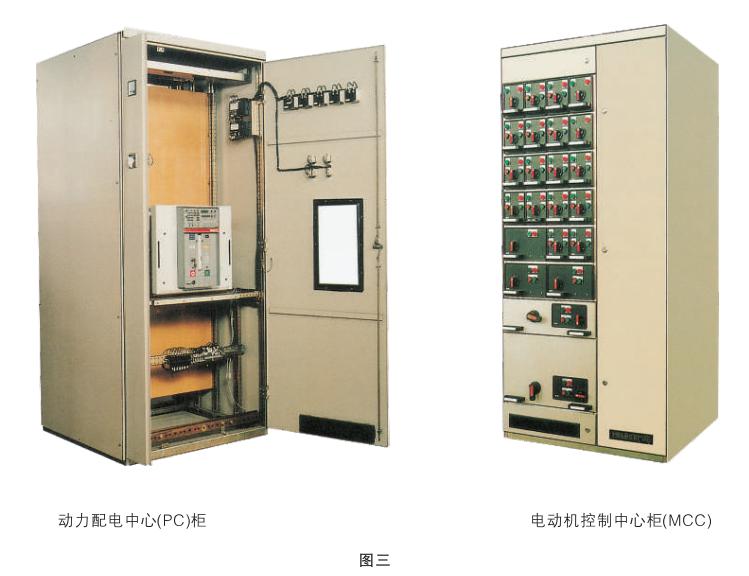

b)柜體外形見圖三。
柜體外形尺寸見表1。
c)柜體的分隔

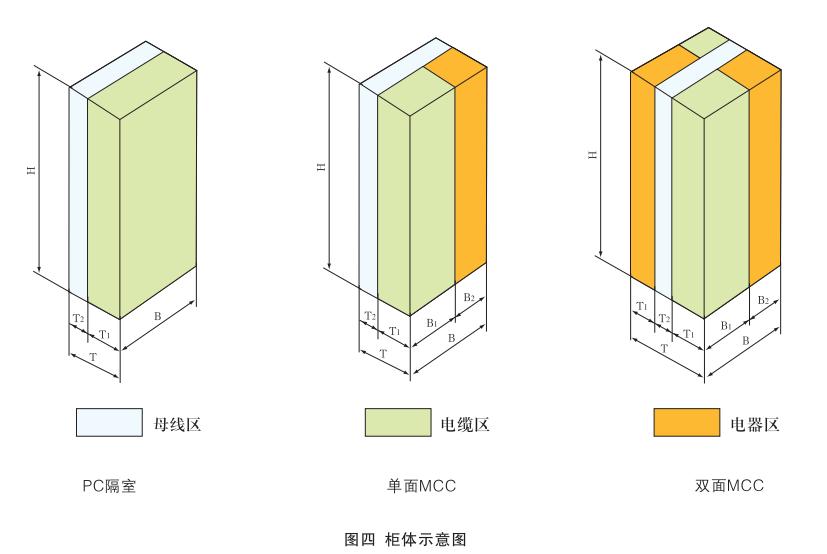

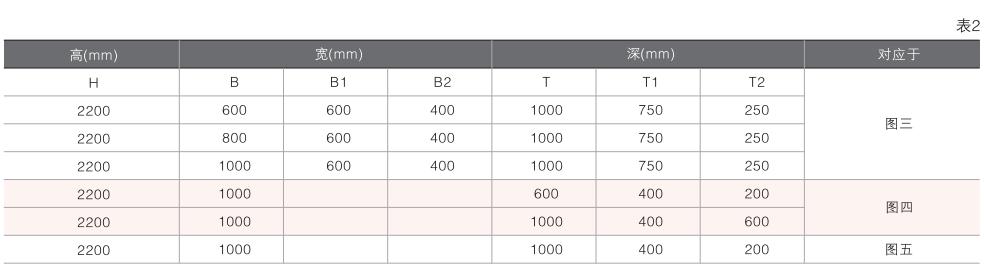

柜體按功能單元隔室、水平母線隔室和電纜隔室，見圖四，其尺寸見表2。
功能單元
◆功能單元的分類

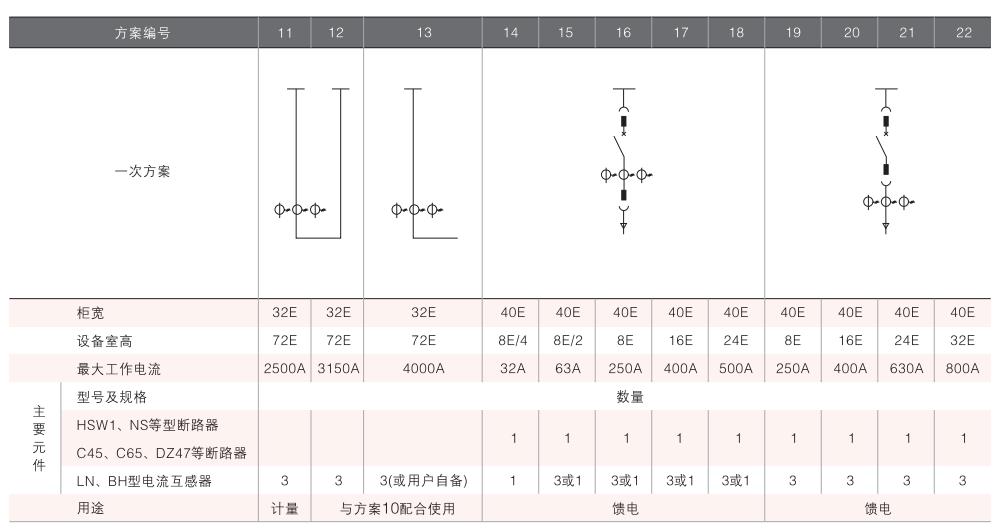

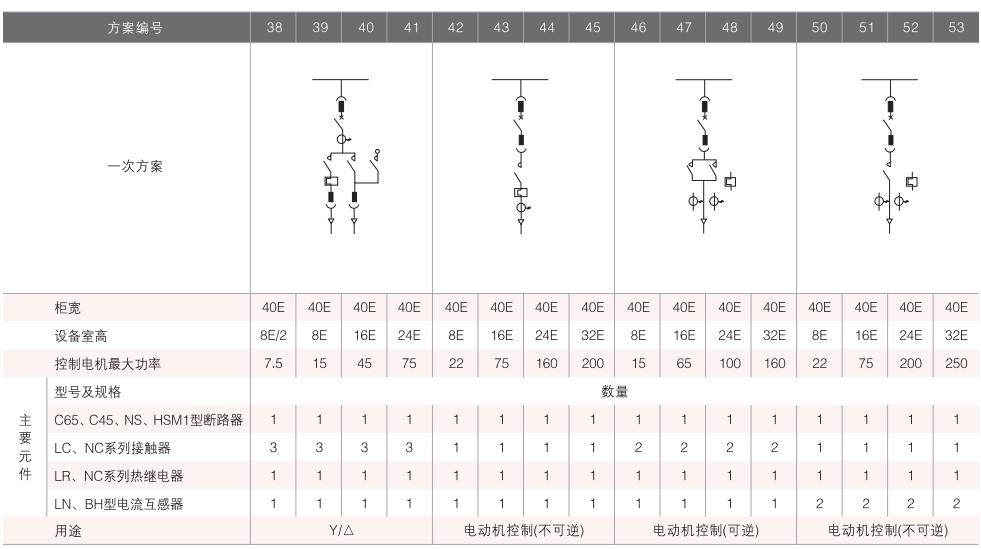

a) PC(進線、母聯或饋電)單元;b) MCC(抽屜)單元;c)無功功率補償單元;d)計量單元。
◆功能單元的構成

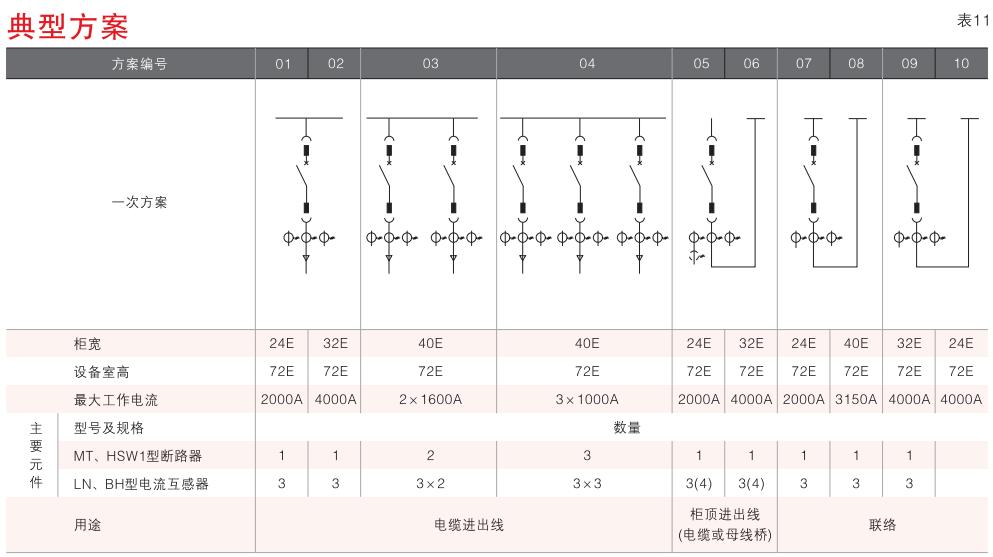

a) PC單元由萬能抽出式空氣斷路器裝于柜內構成。

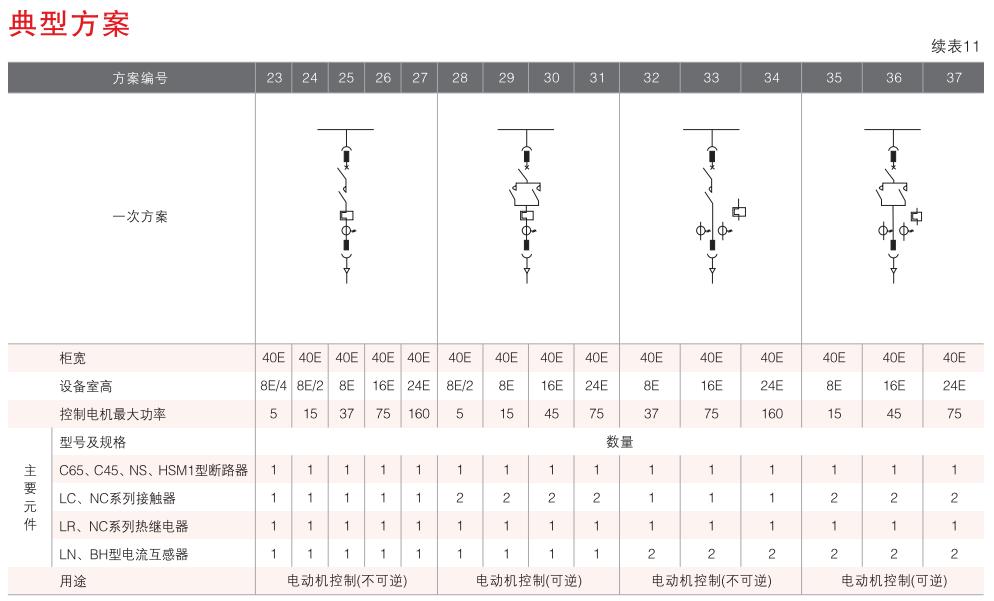

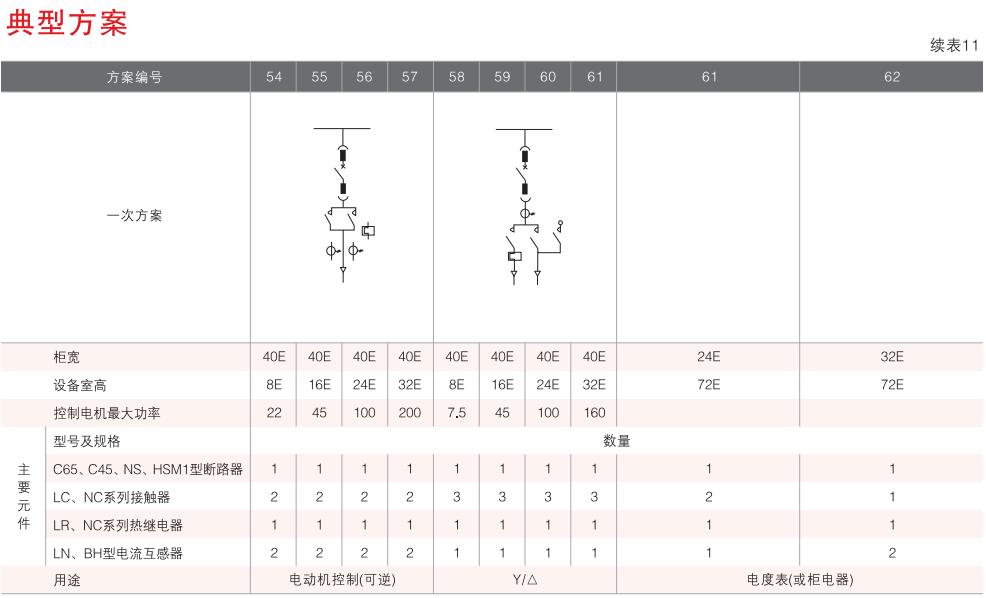

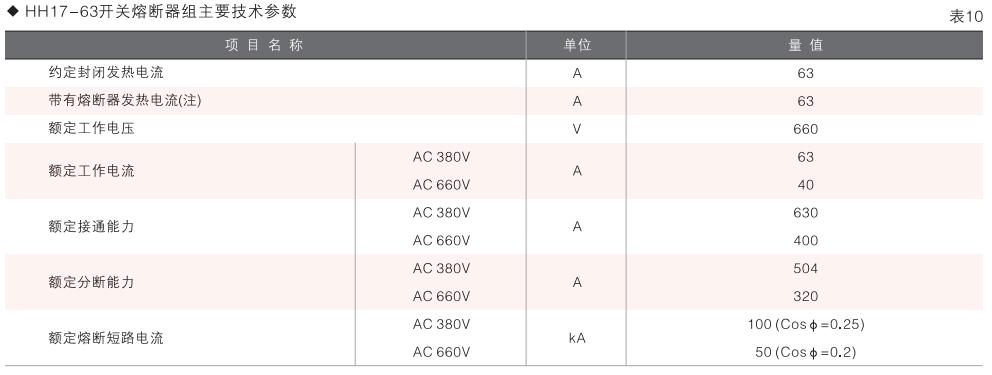

b) MCC單元由抽屜構成，一個抽屜為一個獨立的功能單元。功能單元的一般排列規律是小功率單元在上.較大功率單元在下。

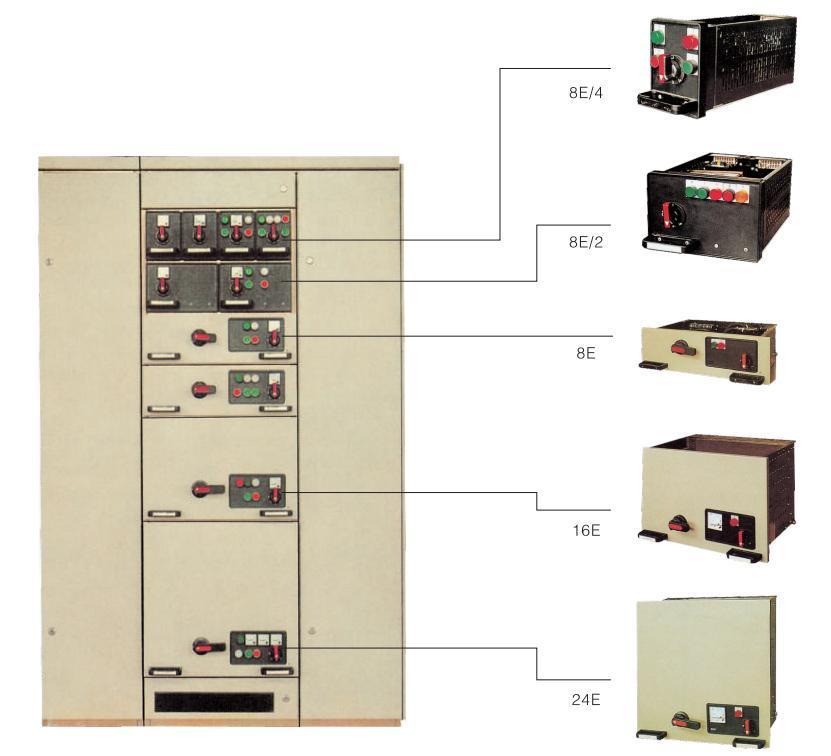

c)抽屜分為8E/4, 8E/2, 8E, 16E和24〔五種單元。各種抽屜持續工作電流的選用按表3
d) 8E抽屜的尺寸為550(寬) x 200(高)x410(深)，8E/4抽屜的寬度為130mm, 8E/2抽屜的寬度為270mm, 16E, 24E由屜僅以8E抽屜高度作2倍、3倍的變化，其余尺寸同8E抽屜。
e)相同規格的功能單元的抽屜可以方便的互換，抽屜的額定電流至400A。
f)每臺裝置的柜內可以配置9個8E抽屜或符合9個單元高度72E(1800mm)的不同功能單元的組合，功能單元的最多組合為36個。
g)抽屜進出線根據回路電流大小，采用不同規格的主電路隔離插件(見表3),
h) 8E/4及8E/2抽屜與電纜室的連接采用背板式結構轉接件。單元抽屜與電纜室的轉接采用專用的電纜接頭。
i)抽屜面板有連接、分斷、試驗、抽出等位置的明顯標志，并設有機械聯鎖裝置。
l)電動機控制中心(MCC柜)設有專有的電纜室，功能單元隔室與電纜隔室內電纜的連接通過轉接件實現(電纜隔室寬400mm),提高了電纜的使用可靠性，方便戶對電纜的安裝與維護。
k)裝置的每一抽屜輔助電路隔離接插件8E/4抽屜的對數為，6對，其它抽屜的對數為32對，能滿足用戶需要。
1)裝置按三相五線制和三相四線制設計.設計部門和用戶可以方便地選用PE+N或PEN方式。

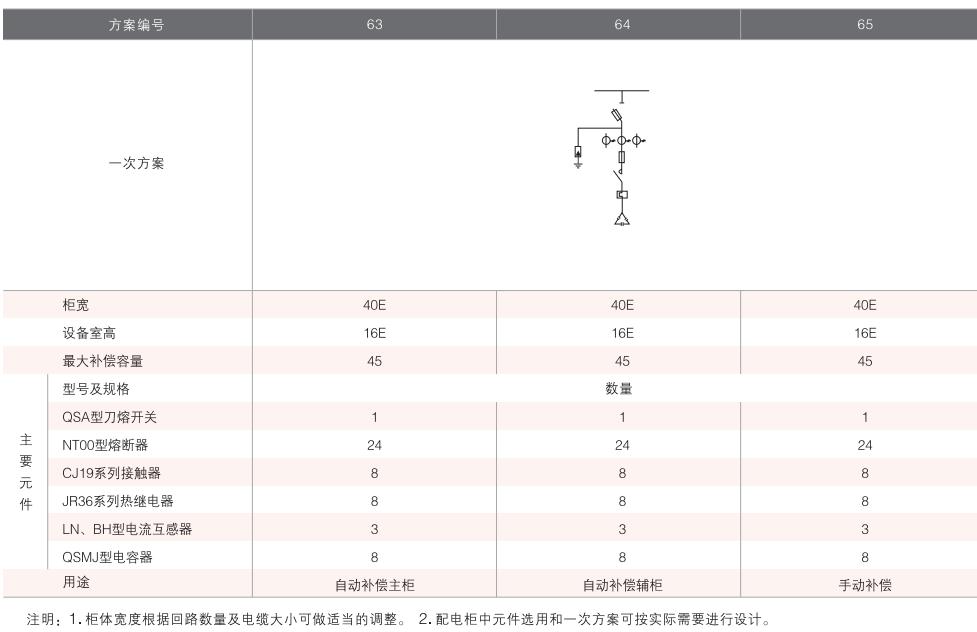

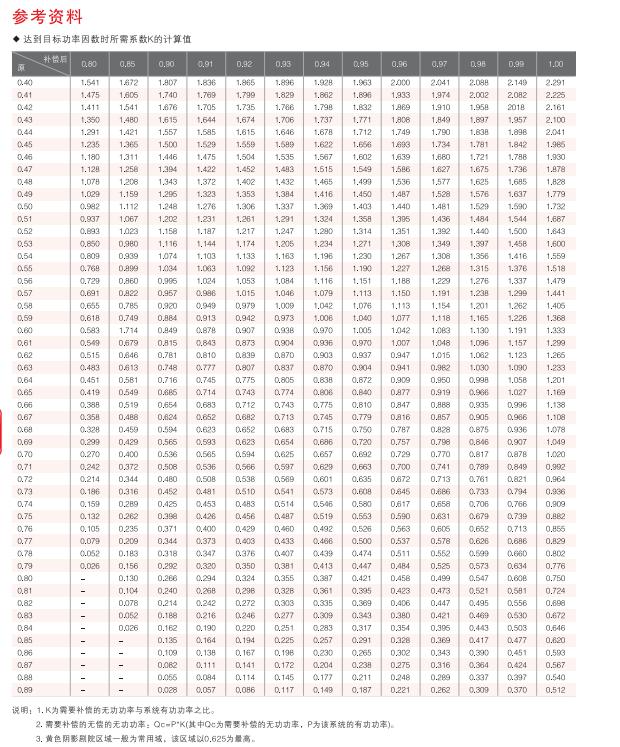

m)無功功率補償單元采用固定式安裝，有自動補償與手動補償二種方式。
n)計量單元一般在一個開關柜內排列，采用一個獨立柜體。柜寬可根據計量單元的多少選定(優先選用600mm柜寬)，全部計量信號送至本柜，方便用戶維護和計量管理。
◆抽屜操作及機械聯鎖

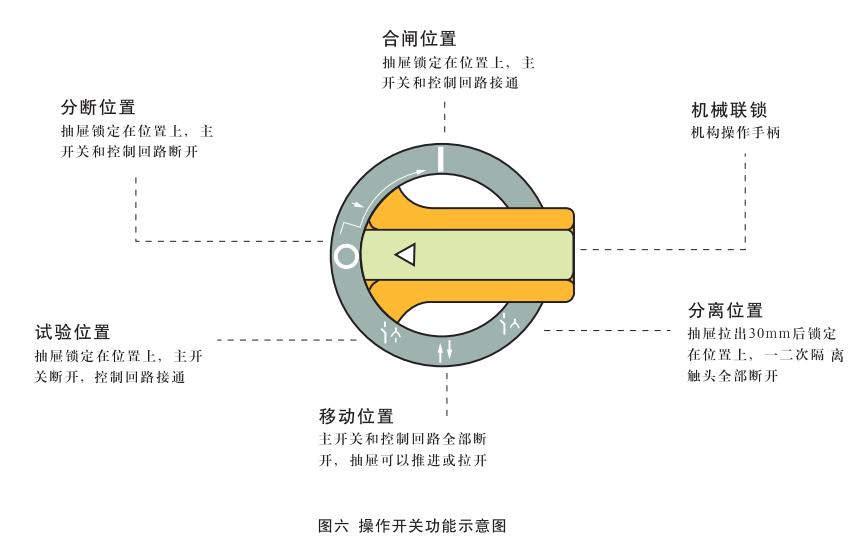

8E/4, 8E/2單元抽屜的操作:這種操作是通過對抽屜面板上的手柄進行操作實現的，見圖六。只有當手柄上的白箭頭指示“移動位置”(↑↓)時，抽屜方可抽出或插入，在其它任何位置上，抽屜都應被鎖定，因此不可能對抽屜實施抽出或插入操作。此時不可硬拉或硬拖以免損壞機械聯鎖機構，抽屜從連接位置抽出30mm(此時手中工件一輕微震頗感)時將操作手柄向逆時針方向轉過45°，抽屜即被鎖定在“分離位置”(↑↓)此時一次和二次隔離插件均己脫離電網并形成安全間隔。
抽屜插入后，將手柄順時針方向轉動時，首先到達“試驗位置”(↓)，此時機構將外部電源引入控制回路，用戶通過面板上的安全電器(假如有的話)對電路進行試操作，以確認其是否符合要求，由于主開關尚處于斷開狀態，因此一次回路處于無電狀態，即使操作結果與要求不符也不會損壞設備，繼續順時針方向轉動到手柄處于水平位置時，即“分斷位置”(0)。此時一次和二次回路均處于無電狀態，沿順時針方向繼續旋轉90°則手柄轉到“合閘位置”(I)，見圖六。
注意:首先必須用手柄插入面板，然后才能轉動手柄，當手柄轉到“合閘位置”時，主開關合閘。

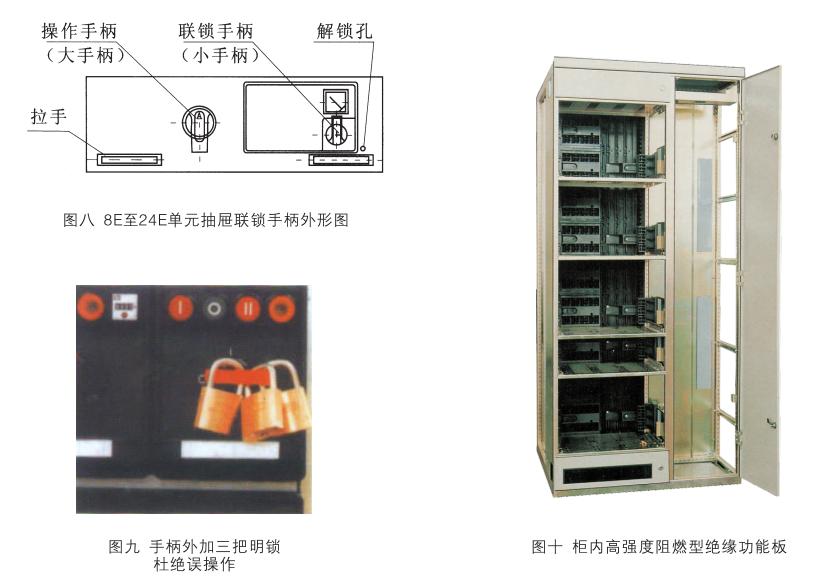

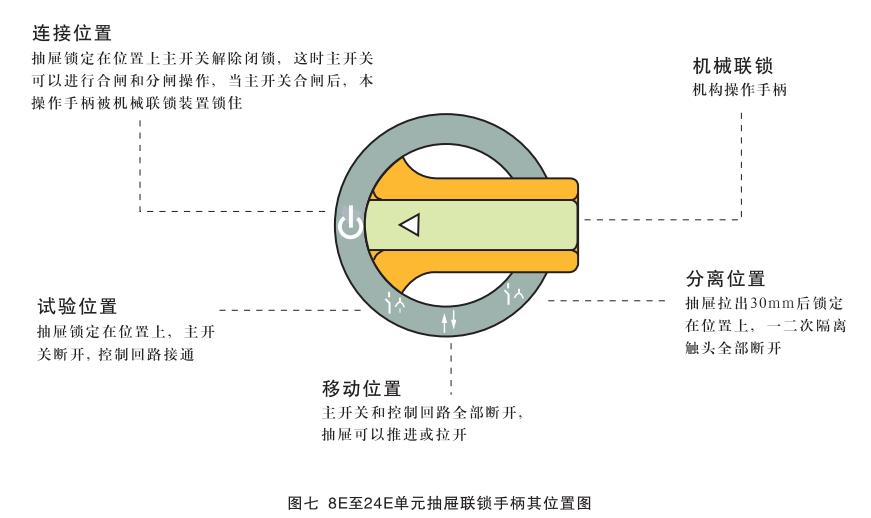

8E, 16〔和24E抽屜的操作:這種操作稍不同于8E14和8E/2單元抽屜的操作，由輪番操作一大一小二個手柄來完成。小手柄與8E/4,8E/2抽屜的操作手柄外形相同，作機械聯鎖用，位于抽屜面板右下方，它共有四個位置:“移動位置”(↑↓)、“分離位置”(↑↓)、“試驗位置”(↑↓)和“連接位置”(↓)，見圖七、圖八。
小手柄的操作及其位置定義與8E/4, 8E/2單元操作于柄基本相同，唯一沒有“斷開位置”而代之以“連接位置(↓)。只有當手柄處于此位置時，才可操作主開關操作手柄(大手柄)。大手柄指示箭頭橫向左側時為“分斷位置’，此時一次和二次電路處于無電狀態，大手柄順時針轉動到指示箭頭向上時為“合閘位置”，主開關合閘。小手柄和大手柄的操作有嚴格的機械聯鎖，不能隨意操作，更不能硬扳死撬。注意:只有小手柄處在“連接位置”時，大手柄才能進行合閘操作;同時只有大手柄處在“分斷位置，時，小于柄方能轉動。有時大手柄雖也處在“分斷位置’但定位不準，這會造成小手柄不能轉動或轉動不到位，此時千萬不可硬扳，應再稍轉動大手柄使之準確到位即可。
當抽屜及開關處于某一鎖定位置時，外部可加三把明鎖鎖上，以杜絕任何誤操作的可能性。
當電路發生意外短路故障，斷路器等主開關發生觸頭熔焊以致難以跳開時，欲對故障抽屜實施維修，可用合適的工具，(如螺絲刀)插入面板上的解鎖孔將其內部的鎖扣向下壓即可開門，開門后再把扣片轉到垂直位置即可，轉動下手柄解除聯鎖，就能把抽屜抽出柜外實施維修。

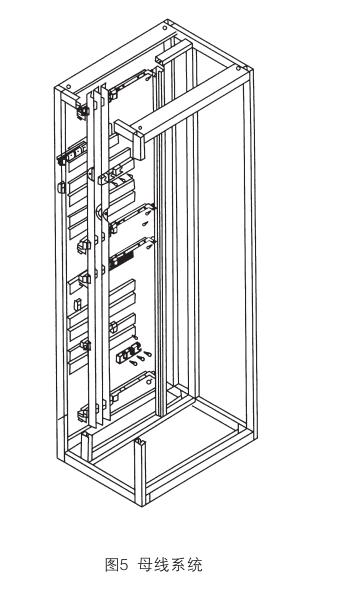

◆母線及保護接地系統
水平母線安裝在柜體后水平線室內，視需要可配置一至兩組母線。當水平母線為一組母線時，可根據需要將其安裝在母線室之上方或下方。當水平母線為兩組母線時，一般在上下方各安裝一組。兩組母線既可以分列運行，也可以并聯運行。
垂直母線安裝在高強度阻燃型絕緣功能板中，前方加上蓋板，使下室的防護等級達到IP20。功能板既作為垂直母線的絕緣支撐，又能將水平母線與垂直母線分隔。垂直母線采用L形異型銅排，它既能通過額定的工作電流，又能承受較大的電動力。
中性母線(N)和保護接地母線(PE)平行地安裝在功能單元隔室的下部或垂直安裝在電纜隔室中，N線與PE線之間如用絕緣子相隔，則N線與PE線分別使用，成PE+N線(三相五線制);二者之間如用導體短接，即PEN線(三相四線制)。
◆輔助電路電纜槽
在功能單元隔室的頂部裝有輔助電路電纜槽，槽內可安放柜間連接線。
運輸與安裝
◆產品的運輸

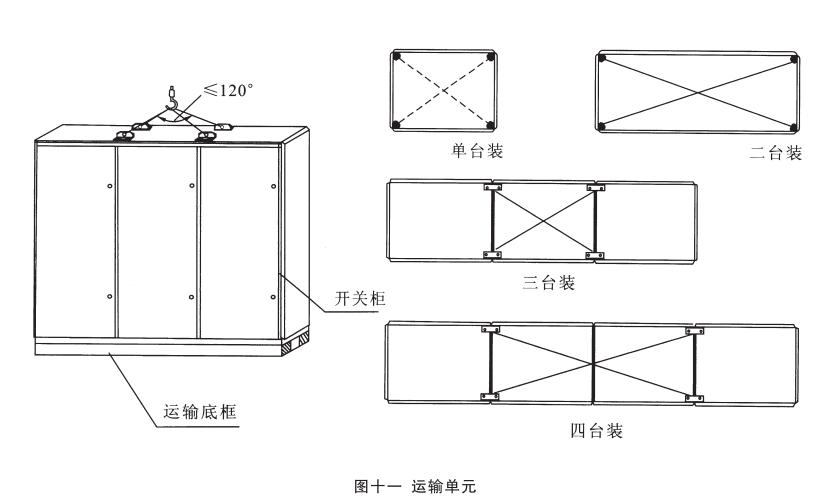

運輸單元:產品分四種規格的運輸單元:單臺裝、二臺裝、三臺裝和四臺裝。但總長度不得超過3m，見圖十一。
產品的吊運(裝):產品在吊運和安裝過程中之吊裝必須按圖十一中虛線掛吊鋼絲繩，鋼絲繩頂角不得大于120°，吊運應平穩，避免強烈的振動、搖晃和沖擊。
◆產品的安裝

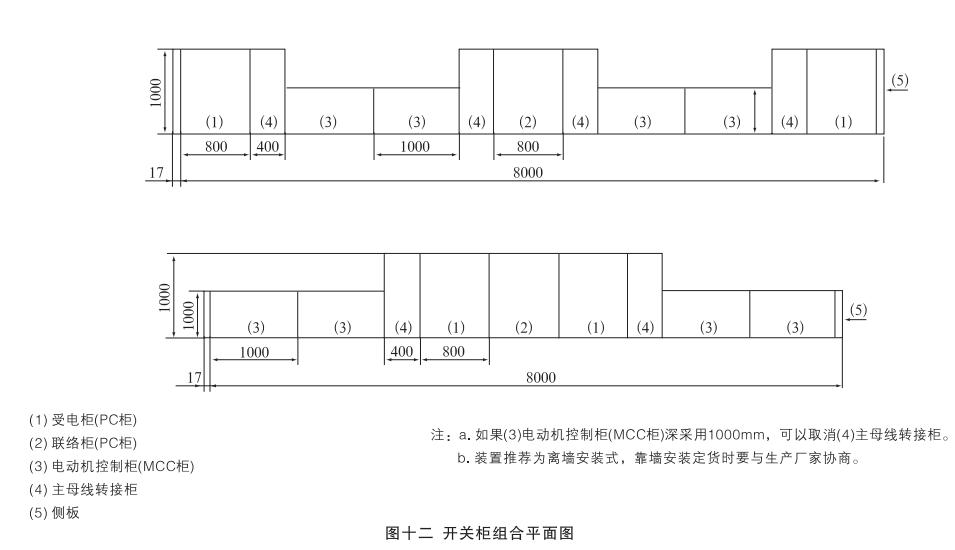

開關的組合方式，見圖十二。
基礎處理:電纜溝的寬度由用戶自己選定，用10#槽鋼按圖十一方式預埋并與地面平。如果運輸底柜與基礎槽鋼用螺栓聯接，則基
礎槽鋼的安裝孔尺寸見圖十一俯視圖。

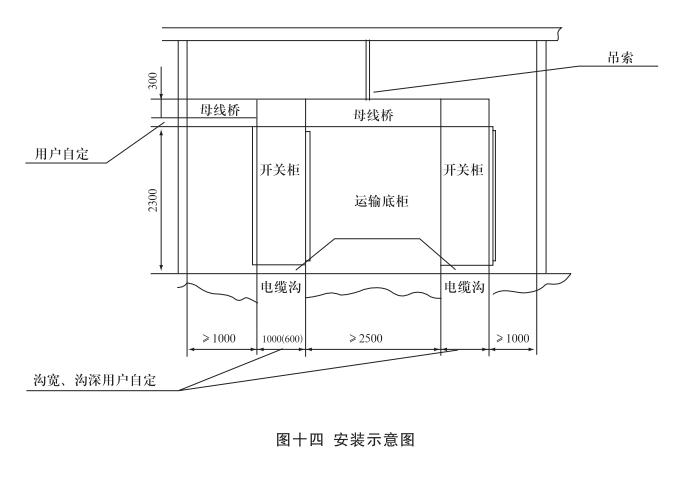

安裝:開關柜就位。找準位置，按圖十一所示進行焊接，焊接節柜和焊長由用戶確定，產品安裝與配電室的相對位置參考圖十二，其中吊索是否安裝由用戶確定，制造商提供的原則是:當母線橋的長度大于3米時應考慮安裝吊索。但是，當母線橋的電流大于或等于2500A時，其長度為2.5米時也應安裝吊索。
使用與維護
◆開關柜安裝后須按有關規定驗收并通電調試完畢，方可投入使用。
◆開關柜的使用

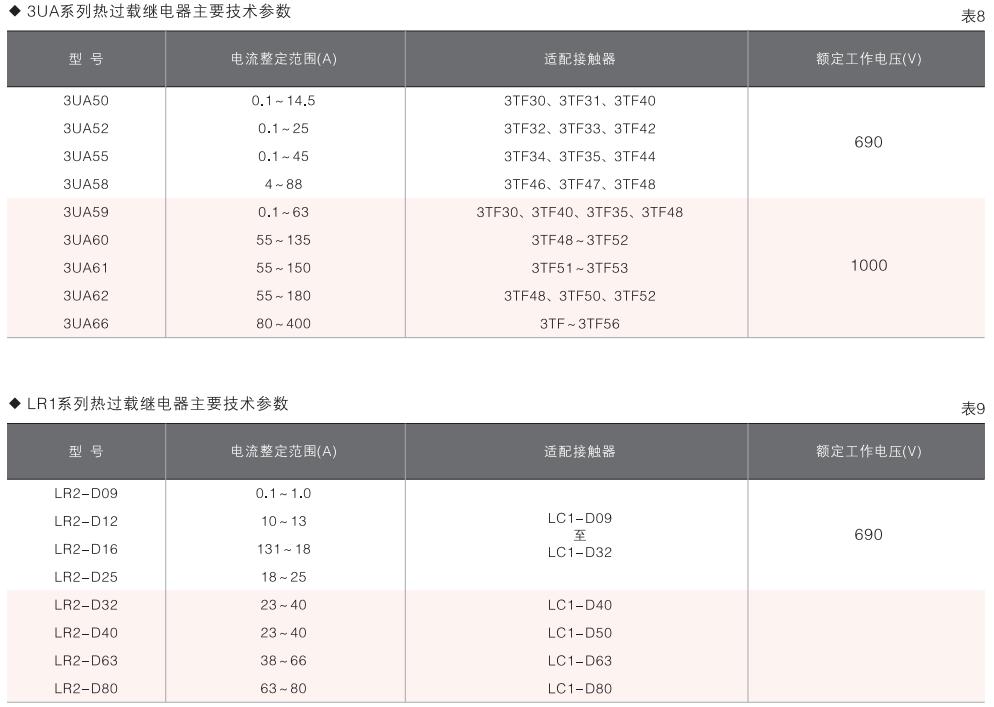

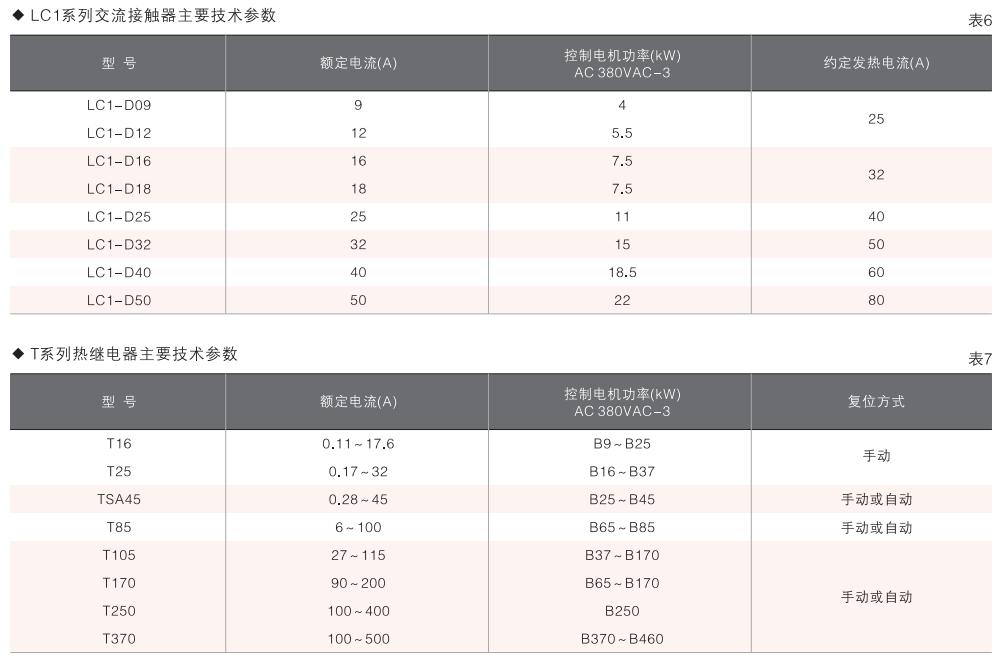

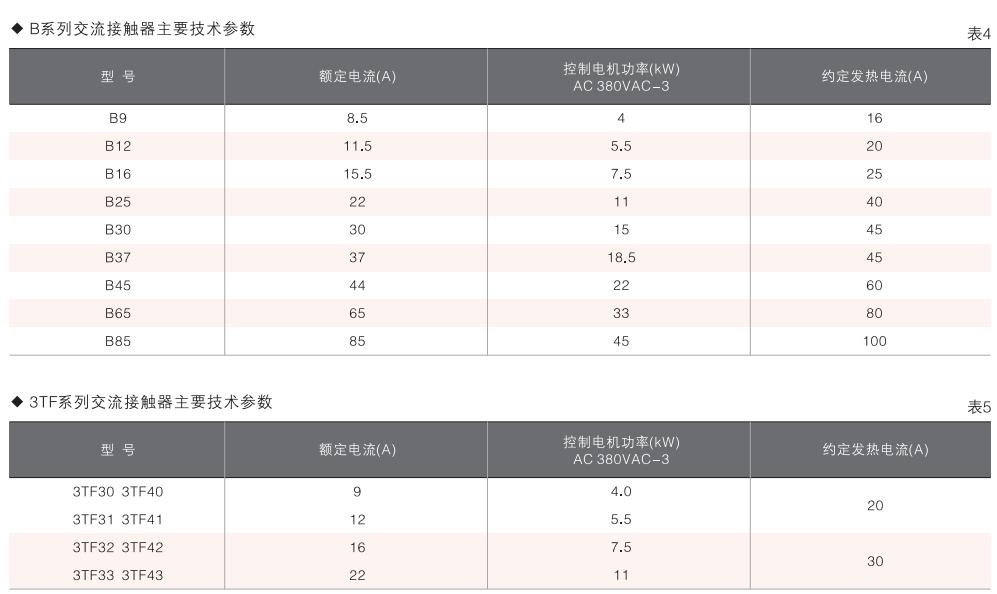

其余功能單元的使用請查閱主要電器元件制作商提供的資料。
◆開關柜的維護
a)使用單位應按有關制度做好日常運行記錄和保養。
b)檢查功能單元的一次和二次插接件是否接插良好、到位。
C)檢查單元內部連接導線是否牢靠。有無松動而導致發熱現象。
d)清除斷路器相間隔板(如有的話)的灰塵。
e)檢查機械聯鎖的正確性及可靠性。
f)檢查電氣性能和動作是否符合要求。
g)每年要進行一次設備維修，同時還應增加電氣絕緣性能檢查。
隨機文件
產品合格證說明書;
產品使用說明書(或樣本);
設備清單;
開關柜排列圖，二次回路原理圖、接線圖;
應提供的備品備件和專用工具清單;
合同規定必須提供的資料或文件。
訂貨須知
一次回路方案或單線系統圖;
二次同路原理或接線圖;
產品的一次和一二次設備清單;
排列圖和配電室平面布置圖;
產品表面涂裝方式及色板。
|
